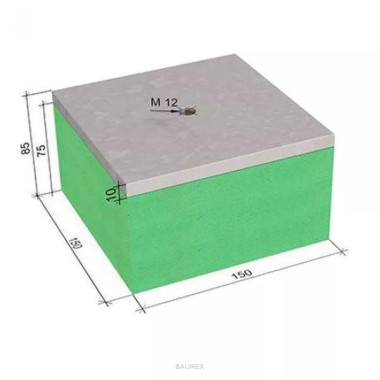

Виброизоляционная опора Виброфлекс SM 120/75 тип A
На складе
2954.00р.
- Краткое описание
Виброизолирующие опоры для инженерного оборудования
Виброфлекс SM - это виброизолирующие эластомерные опоры с металлической пластиной для распределения нагрузки. В качестве упругого элемента в опорах Виброфлекс SM применяется полиуретановый эластомер Sylomer производства компании Getzner.
Опоры предназначены для эффективной виброизоляции различного инженерного оборудования:
- лифтовые лебедки
- системы вентиляции и кондиционирования
- холодильные машины
- когенерационные системы
- прессы и штамповочные машины
- все виды машин, которые являются источниками вибрации или должны быть защищены от вибрации
Отличительные особенности:
- Широкий диапазон нагрузок;
- Готовое решение, быстрый монтаж;
- Унифицированные размеры;
- Точно определенные виброизолирующие характеристики;
- Невысокая стоимость;
- Многоцелевое применение.
Применяемый тип опоры зависит от действующей нагрузки и требуемой эффективности виброизоляции.
Подбор производится в соответствии с данными таблицы (см. таблицу).
| Наименование | Нагрузка, кг | Собственная частота под нагрузкой, Гц* |
Осадка под нагрузкой, мм* |
|||
| мин. | макс. | мин. | макс. | мин. | макс. | |
| Виброфлекс SM 60/25 | 35 | 61 | 23,8 | 13,3 | 0,7 | 1,6 |
| Виброфлекс SM 120/25 | 48 | 119 | 24,7 | 12,3 | 0,6 | 1,8 |
| Виброфлекс SM 250/25 | 100 | 246 | 20,2 | 10,7 | 0,8 | 2,3 |
| Виброфлекс SM 470/25 | 198 | 465 | 18,4 | 10,3 | 0,9 | 2,5 |
| Виброфлекс SM 940/25 | 329 | 794 | 11,7 | 7,1 | 2,2 | 5,6 |
| Виброфлекс SM 60/50 | 35 | 59 | 16,2 | 9,2 | 1,4 | 3,1 |
| Виброфлекс SM 120/50 | 48 | 110 | 16,9 | 9 | 1,2 | 3,3 |
| Виброфлекс SM 250/50 | 100 | 226 | 13,8 | 7,7 | 1,7 | 4,5 |
| Виброфлекс SM 470/50 | 198 | 392 | 12,1 | 7,4 | 2 | 4,7 |
| Виброфлекс SM 940/50 | 329 | 794 | 11,7 | 7,1 | 2,2 | 5,6 |
| Виброфлекс SM 60/75 | 35 | 58 | 13 | 7,5 | 2,2 | 4,5 |
| Виброфлекс SM 120/75 | 48 | 107 | 13,6 | 7,4 | 1,9 | 4,9 |
| Виброфлекс SM 250/75 | 100 | 214 | 11,1 | 6,5 | 2,5 | 6,3 |
| Виброфлекс SM 470/75 | 198 | 349 | 9,7 | 6,5 | 3,1 | 6,1 |
| Виброфлекс SM 940/75 | 329 | 722 | 9,3 | 5,9 | 3,4 | 7,9 |
