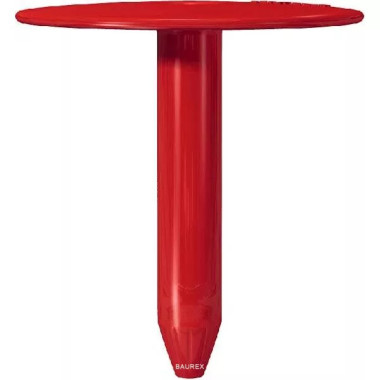

Полимерный тарельчатый элемент (ПТЭ) Termoclip-кровля 5 / 50 мм (670 шт/упак)

Назначение:

Применяется для механической фиксации теплоизоляционных материалов к несущему основанию кровли из металлического профилированного листа, бетона, дерева.

Область применения

Кровельные крепежные элементы выполнены из металла и/или пластика и предназначены для однослойных или многослойных гидроизоляционных материалов, монтирующихся к несущей конструкции с помощью точечного или линейного крепления.

Кровля 5 наиболее оптимальна для предварительной фиксации теплоизоляции пониженной плотности. Применять в комплекте с Кровлей 1, 2, 3, 4 (крепление гидроизоляционного слоя).

Для теплоизоляционных материалов:

прочностью на сжатие (при 10 % деформации) большей или равной 45 кПа. Сосредоточенная нагрузка не менее 500 Н, при деформации 5 мм.

Для несущего основания:

металлический профиль (стальной профнастил min толщиной 0.7мм).

По природно-климатическим условиям:

• во всех ветровых районах;
• допускаемая зимняя температура при эксплуатации дюбелей - не ниже – 50°С на поверхности гидроизоляционного материала;
• допускаемая летняя температура при эксплуатации дюбелей - не выше + 80°С на поверхности гидроизоляционного материала;
• допускаемые зоны влажности – сухая, нормальная, влажная;
• допускаемая степень агрессивности окружающей среды – неагрессивная, слабоагрессивная, среднеагрессивная;
• максимальная продолжительность воздействия солнечного излучения на незащищенные полимерные дюбели – 7 суток.

По условиям пожарной безопасности:

в зданиях и сооружениях различного назначения в пределах этажности, установленной строительными нормами РФ.

Монтаж

• Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления тепло- изоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;
• При монтаже исключить удар самореза о поверхность профилированного листа, что приведет к разрушению кончика сверла;
• Монтаж самореза производить насадкой для шуруповерта PH2 с крестообразным шлицем, инструментом с частотой оборотов 900- 1200 и мощностью не менее 600 Вт;
• Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°;
• Момент затяжки соединения при монтаже подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм отно- сительно исходного состояния тарельчатого держателя;
• При установке дюбеля в бетонное основание бурение отверстий производят с помощью бура диаметром 8 мм;
• Выход самореза в монтажном состоянии из анкерной гильзы не менее 5 мм.

Преимущества Кровля ПТЭ 5

1. Тарельчатый элемент TERMOCLIP-Кровля ПТЭ 5 выполнен из блок-сополимера на основе высокомолекулярного поли- пропилена, обладающего высокими физико-механическими свойствами.

2. Обладает высокой усталостной прочностью.

3. Тарельчатый держатель разработан с учетом высоких требований к механическому креплению теплоизоляционных материалов.

4. Опорная поверхность повышенной площади (усиленная ребрами жесткости) предотвращает продавливание теплоизоляции при монтаже и последующее разрушение при эксплуатации.

5. Низкая теплопроводность крепления за счет увеличенной воздушной камеры.
