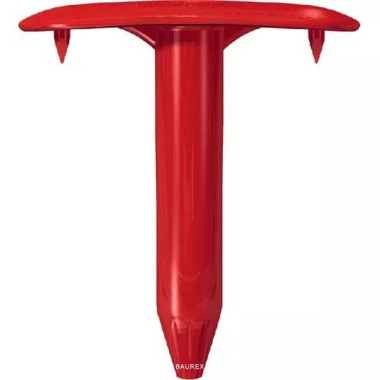

Полимерный тарельчатый элемент (ПТЭ) Termoclip-кровля 4 / 60 мм (800 шт/упак)

Назначение:

Имеет специальную овальную форму увеличенной площади для распределения нагрузки. Овальная в отличие от круглой формы тарельчатого держателя, обеспечивает повышенную устойчивость к проскальзыванию мембраны. Шипы обеспечивают повышенную устойчивость к выкручиванию. Позволяет надежно крепить ПВХ мембраны и битумный гидроизоляционный материал на основе кроссармированного полиэстера плотностью 220 г/м3 к несущему основанию кровли из металлического профилированного листа, бетона, дерева.

Область применения

Кровельные крепежные элементы выполнены из металла и/или пла- стика и предназначены для однослойных или многослойных гидроизоляционных материалов, монтирующихся к несущей конструкции с помощью точечного или линейного крепления.

Для гидроизоляционного слоя на основе:

• битума (однослойные, двухслойные, трехслойные);
• каучука (резиновый) материал;
• ПВХ.

Для теплоизоляционных материалов:

прочностью на сжатие (при 10% деформации) большей или равной 60 кПа. Сосредоточенная нагрузка не менее 500 Н, при деформации 5 мм.

Для несущего основания:

тяжелый бетон класса не ниже В15;

По природно-климатическим условиям:

• во всех ветровых районах;
• допускаемая зимняя температура при эксплуатации дюбелей - не ниже – 50°С на поверхности гидроизоляционного материала;
• допускаемая летняя температура при эксплуатации дюбелей - не выше + 80°С на поверхности гидроизоляционного материала;
• допускаемые зоны влажности – сухая, нормальная, влажная;
• допускаемая степень агрессивности окружающей среды – неагрессивная, слабоагрессивная, среднеагрессивная;
• максимальная продолжительность воздействия солнечного излучения на незащищенные полимерные дюбели – 7 суток.

По условиям пожарной безопасности:

в зданиях и сооружениях различного назначения в пределах этажности, установленной строительными нормами РФ;

Монтаж

• Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления тепло- изоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;
• При монтаже исключить удар самореза о поверхность профилированного листа, что приведет к разрушению кончика сверла;
• Монтаж самореза производить насадкой для шуруповерта PH2 с крестообразным шлицем, инструментом с частотой оборотов 900- 1200 и мощностью не менее 600 Вт;
• Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°;
• Момент затяжки соединения при монтаже подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм отно- сительно исходного состояния тарельчатого держателя;
• При установке дюбеля в бетонное основание бурение отверстий производят с помощью бура диаметром 8 мм;
• Выход самореза в монтажном состоянии из анкерной гильзы не менее 5 мм.

Преимущества Кровля ПТЭ 4

1. Тарельчатый элемент TERMOCLIP-Кровля ПТЭ 4 выполнен из блок-сополимера на основе высокомолекулярного полипропилена, обладающего высокими физико-механическими свойствами.
2. Обладает высокой усталостной прочностью.
3. Тарельчатый элемент имеет специальную овальную форму для распределения нагрузки – линейная эпюра.
4. Овальная в отличие от круглой формы тарельчатого держателя имеет большую площадь и обеспечивает повышенную устойчивость к проскальзыванию мембраны.
5. Повышенная экономическая эффективность крепления: уменьшенная ширина тарельчатого держателя – экономия 10 мм мембраны; улучшенные физико-механические характеристики – меньший расход крепежа.
6. Шипы обеспечивают повышенную устойчивость к выкручиванию.
7. Конструкция носика снижает трение при проколе кровельного покрытия, что обеспечивает быструю установку.
8. Низкая теплопроводность крепления за счет увеличенной воздушной камеры.
