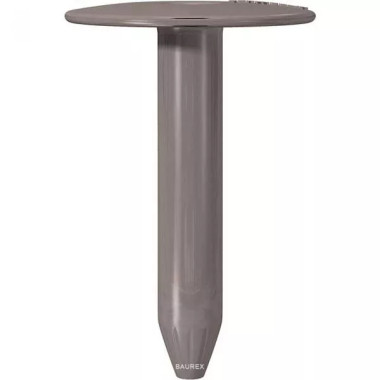

Полимерный тарельчатый элемент (ПТЭ) Termoclip-кровля 3 / 100 мм (720 шт/упак)

Назначение:

Применяется для механической фиксации тепло- и гидроизоляционных материалов к несущему основанию кровли из бетона.

Область применения

Кровельные крепежные элементы выполнены из металла и/или пластика и предназначены для однослойных или многослойных гидроизоляционных материалов, монтирующихся к несущей конструкции с помощью точечного или линейного крепления.

Для гидроизоляционного слоя на основе:

• битума (однослойные, двухслойные, трехслойные);
• каучука (резиновый) материал;
• ПВХ.

Для теплоизоляционных материалов:

прочностью на сжатие (при 10 % деформации) большей или равной 60 кПа. Сосредоточенная нагрузка не менее 500 Н, при деформации 5 мм.

Для несущего основания:

тяжелый бетон класса не ниже В15;

По природно-климатическим условиям:

• во всех ветровых районах;
• допускаемая зимняя температура при эксплуатации дюбелей - не ниже – 50°С на поверхности гидроизоляционного материала;
• допускаемая летняя температура при эксплуатации дюбелей - не выше + 80°С на поверхности гидроизоляционного материала;
• допускаемые зоны влажности – сухая, нормальная, влажная;
• допускаемая степень агрессивности окружающей среды – неагрессивная, слабоагрессивная, среднеагрессивная;
• максимальная продолжительность воздействия солнечного излучения на незащищенные полимерные дюбели – 7 суток.

По условиям пожарной безопасности:

в зданиях и сооружениях различного назначения в пределах этажности, установленной строительными нормами РФ.

Монтаж

• Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления тепло- изоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;
• При установке в бетонное основание, предварительное бурение отверстий производят с помощью инструмента мощностью не менее 650 Вт. Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°. Оптимальный диаметр просверленного отверстия должен составлять от 5 до 5,5 мм;
• При креплении в бетонное основание глубина отверстия должна превышать глубину анкеровки не менее, чем на 15 мм. В этом случае сопутствующие отходы бурения (бетонная крошка) не мешают правильному монтажу;
• Момент затяжки соединения при монтаже EDS-C подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Скорость вращения шуруповерта не должна превышать 600 об/мин. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм относительно исходного состояния тарельчатого держателя.

Преимущества Кровля ПТЭ 3

1. Тарельчатый элемент TERMOCLIP-Кровля ПТЭ 3 выполнен из блок-сополимера на основе высокомолекулярного полипропилена, обладающего высокими физико-механическими свойствами.

2. Обладает высокой усталостной прочностью.

3. Круглая форма исключает необходимость ориентации на гидроизоляционном ковре.

4. Тарельчатый держатель разработан с учетом высоких требований к механическому креплению тепло- и гидроизоляционных материалов.

5. Опорная поверхность специальной конструкции предотвращает проскальзование мембраны при эксплуатационных нагрузках.

6. Конструкция носика снижает трение при проколе кровельного покрытия, что обеспечивает быструю установку.

7. Низкая теплопроводность крепления за счет увеличенной воздушной камеры.
