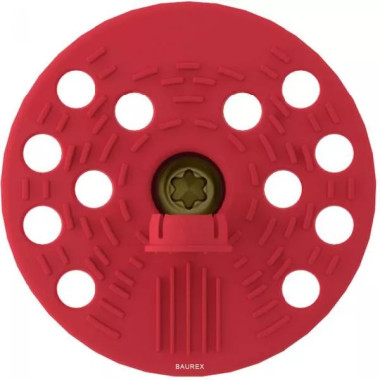

Дюбель Termoclip-стена MS ISOL с распорным элементом 200 мм (330 шт/упак)
На складе
36.94р.
- Краткое описание
Полимерный тарельчатый дюбель с специальной тепло- и гидроизоляционной заглушкой, укомплектованный вкручиваемым распорным элементом
Материал:
Тарельчатый дюбель Termoclip-стена ISOL MS выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент ISOL MS выполнен из углеродистой стали со стойким антикоррозионным покрытием.
Назначение:
Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.
Область применения
Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.
Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 245мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения.
Дюбели применяют в качестве анкерного крепления в основаниях:
- тяжелый и легкий бетон, и изделия из него;
- полнотелый керамический и силикатный кирпич;
- блоки из ячеистого бетона.
Типы основания
- Бетон от Б15
- Ячеистый бетон
- Полнотелый кирпич
Категории использования | Процесс сверления |
Бетон |
Ударное бурение |
Ячеистый бетон | Сверление с/без ударного импульса |
Полнотелый кирпич | Ударное бурение |
Поризованный керамический блок | Сверление без ударного импульса |
Монтаж
При расчете необходимой длины дюбеля при монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки.
Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
Отверстие должно буриться сверлом диаметром 8 мм на глубину 20мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
Монтаж осуществляется с использованием насадки Torx 30.
Преимущества Стена ISOL MS
- Тарельчатый дюбель TERMOCLIP Стена ISOL MS с вкручиваемым распорным элементом выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
- Конструктивные особенности рандоли позволяют выдерживать высокую нагрузку на отрыв до 3,2 кН.
- Наилучшим образом подходит для крепления теплоизоляционных плит пониженной плотности, сохраняя геометрию плоскости.
- Крепление теплоизоляционных материалов толщиной от 50 до 245мм.
- За счет специальной распорной зоны усилие вырыва анкера из слабого несущего основания достигает 1,2 кН, а в плотном - 3,2 кН.
- Выдерживает высокие нагрузки на срез за счет диаметра распорного элемента - 4,9 мм.
- Увеличенная перфорация тарельчатого держателя повышает адгезию со штукатурным слоем (ETAG-004).
- Теплопотери через дюбель Xp = 0,0005 - 0,001 Вт/К.
- Герметичная заглушка препятствует поподанию влаги и формирует тепловую ловушку, что позволяет использовать дюбели в среднеагрессивных средах.
- Распорный элемент Isol MS выполнен из легированной стали со стойким антикоррозионным покрытием.
- Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
- Удобство монтажа обеспечивается насадкой Torx 30.
- Все крепления предварительно собраны.
