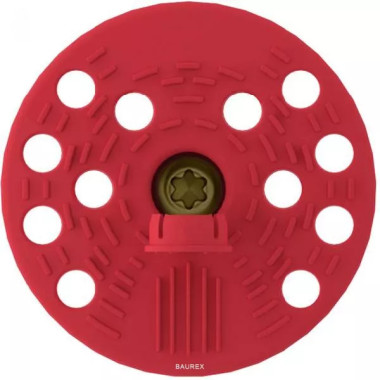

Дюбель Termoclip-стена MS ISOL с распорным элементом 120 мм (550 шт/упак)

На складе

23.56р.

Краткое описание

Полимерный тарельчатый дюбель с специальной тепло- и гидроизоляционной заглушкой, укомплектованный вкручиваемым распорным элементом

Материал:

Тарельчатый дюбель Termoclip-стена ISOL MS выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент ISOL MS выполнен из углеродистой стали со стойким антикоррозионным покрытием.

Назначение:

Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.

Область применения

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 245мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения.

Дюбели применяют в качестве анкерного крепления в основаниях:

  • тяжелый и легкий бетон, и изделия из него;
  • полнотелый керамический и силикатный кирпич;
  • блоки из ячеистого бетона.

Типы основания

  • Бетон от Б15
  • Ячеистый бетон
  • Полнотелый кирпич
Категории использования Процесс сверления
Бетон

Ударное бурение

Ячеистый бетон Сверление с/без ударного импульса
Полнотелый кирпич Ударное бурение
Поризованный керамический блок Сверление без ударного импульса

Монтаж

При расчете необходимой длины дюбеля при монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.

Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки.

Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.

Отверстие должно буриться сверлом диаметром 8 мм на глубину 20мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Монтаж осуществляется с использованием насадки Torx 30.

Преимущества Стена ISOL MS

  • Тарельчатый дюбель TERMOCLIP Стена ISOL MS с вкручиваемым распорным элементом выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
  • Конструктивные особенности рандоли позволяют выдерживать высокую нагрузку на отрыв до 3,2 кН.
  • Наилучшим образом подходит для крепления теплоизоляционных плит пониженной плотности, сохраняя геометрию плоскости.
  • Крепление теплоизоляционных материалов толщиной от 50 до 245мм.
  • За счет специальной распорной зоны усилие вырыва анкера из слабого несущего основания достигает 1,2 кН, а в плотном - 3,2 кН.
  • Выдерживает высокие нагрузки на срез за счет диаметра распорного элемента - 4,9 мм.
  • Увеличенная перфорация тарельчатого держателя повышает адгезию со штукатурным слоем (ETAG-004).
  • Теплопотери через дюбель Xp = 0,0005 - 0,001 Вт/К.
  • Герметичная заглушка препятствует поподанию влаги и формирует тепловую ловушку, что позволяет использовать дюбели в среднеагрессивных средах.
  • Распорный элемент Isol MS выполнен из легированной стали со стойким антикоррозионным покрытием.
  • Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
  • Удобство монтажа обеспечивается насадкой Torx 30.
  • Все крепления предварительно собраны.
