На складе
7258.00р.
- Краткое описание
Дилатационные устройства типа ДПВ используются для стыков горизонтальных конструкций непосредственно по финишному покрытию (т.е. установка идёт в уровень с полом). Соответственно, монтаж изделия производится накладным способом.
Гидроизоляционное дилатационное устройство представляет собой направляющие с прочным и эластичным профилированным компенсатором посередине.
Данный вид является нагружаемым и герметичным, подходит для эксплуатационных нагрузок. Может использоваться на участках проезда автотранспорта и погрузчиков с цельнолитыми шинами.
Прижимные планки выполнены из окрашенной стали и не теряют эксплуатационных характеристик под воздействием воды.
ТИПЫ ПРИЖИМНЫХ ПЛАНОК
| Тип | Вид |
| ПП–88–СО (сталь окрашенная) |  |
| ПП–88–СН (сталь нержавеющая) |  |

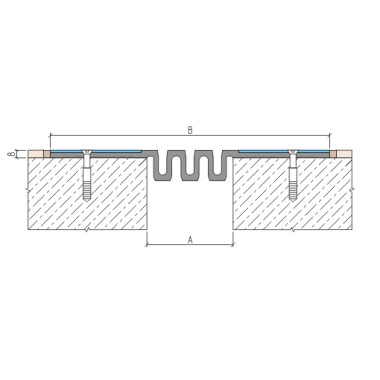

РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | |||
 |
 |
 |
А | В | |||
| ДПВ–8/050 | ПВ1–240/050 | 23 | 60 | 60 | 40-50 | 240 | 2,1 |
| ДПВ–8/070 | ПВ1–270/070 | 30 | 80 | 80 | 70-80 | 270 | 2,1 |
- Допустимая нагрузка (МПа)
- 2,1
- Маркировка компенсатора
- ПВ1–270/070
- Материал изготовления
- сталь нержавеющая
- Материал компенсатора
- ТЭП
- Растяжение (мм)
- 80
- Сдвиг (мм)
- 80
- Сжатие (мм)
- 30
- Высота (мм)
- 8
- Ширина вставки (мм)
- 270
- Ширина профиля (мм)
- 270
- Ширина шва (мм)
- 70-80
